Štandardný materiál
NBR alebo FKM * Ďalšie kombinácie materiálov je možné prispôsobiť podľa pracovných podmienok. |  |
Predstavenie výrobku
GSDR je dvojčinná stierka s dvojitým okrajom.
charakteristika
- Vynikajúci efekt škrabania prachu - stály výkon - Odolnosť voči vysokej teplote - Vysoká odolnosť voči vytláčaniu - Jednoduchá inštalácia - Môže zabrániť tomu, aby sa zvyšková olejová fólia rozšírila na piestnicu |  |
Návrh aplikácie
Stierač dvojitých chlopní GSDR má funkciu poprašovania U-krúžkom, aby sa zabránilo rozšíreniu zvyškového olejového filmu na piestnicu, a má funkciu proti poškriabaniu, ktorá zabraňuje vniknutiu nečistôt. Toto tesnenie stierača sa výhodne používa v spojení s GSJ systému piestnej tyče. V každom prípade sa odporúča, aby sa pred stieracou lištou umiestnil otvor na zníženie tlaku na uvoľnenie tlaku, aby sa zabránilo spätnému tlaku medzi tesnením a stieračom.
Prevádzkové podmienky
rýchlosť | tlak | teplota | Media | Dodávaný priemer |
2 m / s | - | -30 ℃ ~ 200 ℃ | Hydraulický olej, emulzia a voda. | 15 mm, 1000 mm |

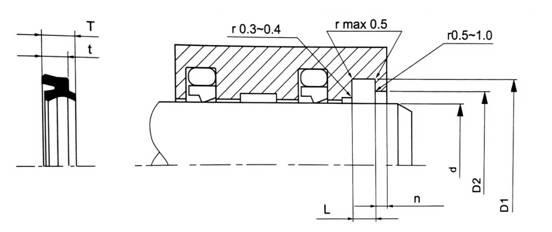

Technické kreslenie
Kvalita povrchu drážky
Drsnosť povrchu | Rt max ( μm ) | Ra ( μm ) |
Kĺzavý povrch | * | * |
Groove Base | ≤6.3 | ≤1.6 |
Groove boky | ≤15 | ≤3 |
* Drsnosť posuvnej plochy by mala zodpovedať inštalovanému tesniacemu prvku.
Zoznam špecifikácií
Č. | d | D | H | Č. | d | D | H |
GSDR0160 | 16 | 24 | 6 | GSDR0800 | 80 | 90 | 8 |
GSDR0180 | 18 | 26 | 6 | GSDR0850 | 85 | 95 | 8 |
GSDR0200 | 20 | 28 | 6 | GSDR0900 | 90 | 100 | 8 |
GSDR0250 | 25 | 33 | 6 | GSDR0950 | 95 | 105 | 8 |
GSDR0280 | 28 | 36 | 6 | GSDR1000 | 100 | 110 | 8 |
GSDR0300 | 30 | 38 | 6.5 | GSDR1050 | 105 | 115 | 8 |
GSDR0320 | 32 | 40 | 6.5 | GSDR1100 | 110 | 120 | 8 |
GSDR0350 | 35 | 43 | 6.5 | GSDR1120 | 112 | 122 | 8 |
GSDR0360 | 36 | 44 | 6.5 | GSDR1180 | 118 | 128 | 8 |
GSDR0400 | 40 | 48 | 6.5 | GSDR1200 | 120 | 133 | 9.5 |
GSDR0450 | 45 | 53 | 6.5 | GSDR1250 | 125 | 138 | 9.5 |
GSDR0500 | 50 | 58 | 6.5 | GSDR1320 | 132 | 145 | 9.5 |
GSDR0530 | 53 | 61 | 6.5 | GSDR1400 | 140 | 153 | 9.5 |
GSDR0550 | 55 | 63 | 6.5 | GSDR1450 | 145 | 158 | 9.5 |
GSDR0560 | 56 | 64 | 6.5 | GSDR1500 | 150 | 163 | 9.5 |
GSDR0600 | 60 | 68 | 6.5 | GSDR1600 | 160 | 173 | 9.5 |
GSDR0630 | 63 | 71 | 6.5 | GSDR1650 | 165 | 178 | 9.5 |
GSDR0650 | 65 | 73 | 6.5 | GSDR1750 | 175 | 188 | 9.5 |
GSDR0670 | 67 | 75 | 6.5 | GSDR1800 | 180 | 193 | 9.5 |
GSDR0700 | 70 | 80 | 8 | GSDR2000 | 200 | 213 | 9.5 |
GSDR0750 | 75 | 85 | 8 |
* Ďalšie špecifikácie na požiadanie, dodáme tiež sústruženie výrobkov alebo polotovarov.
