Ahoj! Ako dodávateľ piestových tesnení som bol v úzadí, pokiaľ ide o pochopenie toho, čo spôsobuje, že vysokovýkonné tesnenia piestov fungujú. Poďme sa teda ponoriť priamo do dizajnových prvkov, ktoré týchto zlých chlapcov odlišujú.
Výber materiálu
Jedným z najdôležitejších aspektov vysokovýkonných tesnení piestov je materiál, z ktorého sú vyrobené. Rôzne materiály prinášajú na stôl rôzne vlastnosti a výber toho správneho môže spôsobiť alebo zlomiť výkon tesnenia.

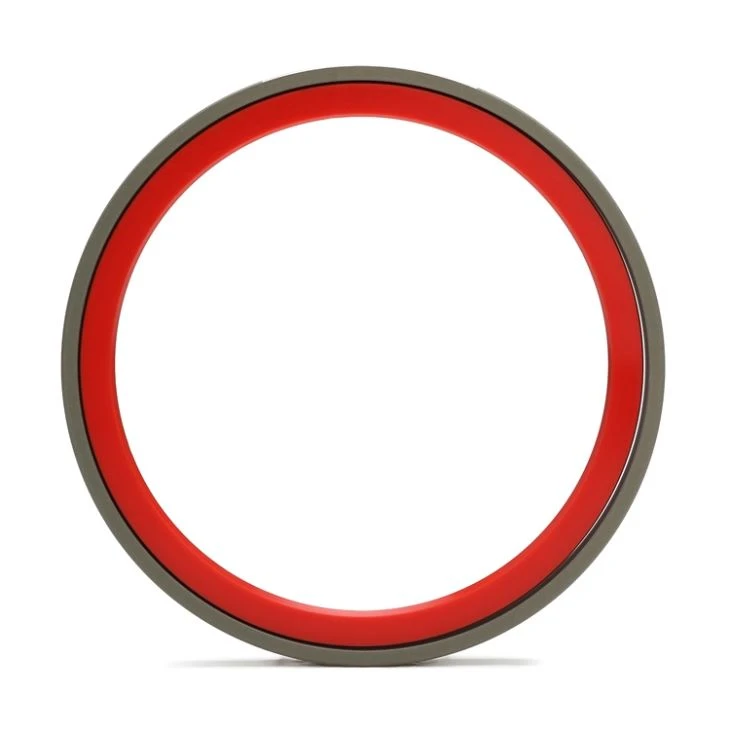

napr.Bronzové PTFE tesnenie piestuje obľúbenou voľbou. PTFE (polytetrafluóretylén) je známy svojim nízkym koeficientom trenia, čo znamená, že pri prekonaní trenia sa pri pohybe piestu plytvá menej energie. Bronzová výplň dodáva pevnosť a odolnosť proti opotrebovaniu, vďaka čomu je vhodná pre vysokotlakové a vysokorýchlostné aplikácie. Zvládne široký rozsah teplôt a je tiež chemicky odolný, takže sa pri vystavení rôznym tekutinám len tak ľahko nerozbije.

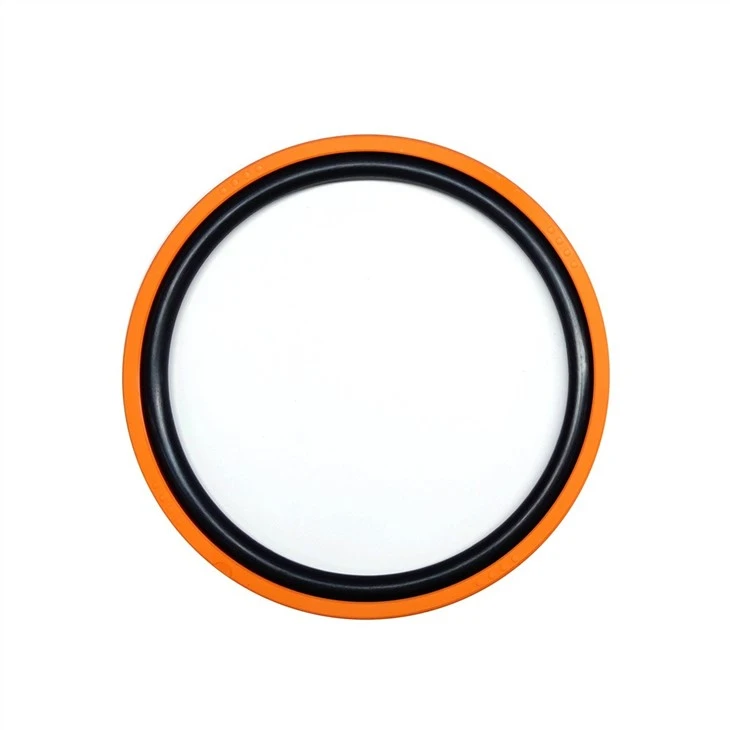

Ďalšou skvelou možnosťou jeTesnenie piestu s nízkym trením PU. Polyuretán (PU) je pevný a pružný materiál. Má vynikajúcu odolnosť proti oderu, čo je nevyhnutné pri neustálom odieraní tesnenia o steny piestu a valca. Nízke trenie tohto tesnenia znižuje tvorbu tepla počas prevádzky, čo môže predĺžiť životnosť tesnenia aj celého systému. Navyše si dokáže udržať svoju elasticitu po dlhú dobu, čím zaisťuje tesné utesnenie aj za dynamických podmienok.
Geometria tesnenia
Tvar a dizajn tesnenia piestu zohrávajú obrovskú úlohu pri jeho výkone. Jeden spoločný a efektívny dizajn jeTesnenia Chevron tesnenia piestu V. Tieto tesnenia sa skladajú z viacerých krúžkov v tvare V naskladaných dohromady.
Dizajn v tvare V umožňuje tesneniu dobre sa prispôsobiť zmenám tlaku. Pri pôsobení tlaku sa V - krúžky rozťahujú a tlačia na steny piestu a valca, čím vytvárajú tesné tesnenie. Táto samonabíjacia funkcia je skutočne užitočná, pretože zaisťuje spoľahlivé utesnenie aj pri kolísaní tlaku v systéme. Usporiadanie v tvare V tiež pomáha rovnomerne rozložiť tlak cez tesnenie, čím sa znižuje riziko lokálneho opotrebovania.
Ďalším dôležitým aspektom geometrie tesnenia je dizajn pery. Dobre navrhnutý okraj môže poskytnúť lepšie utesnenie a znížiť únik. Napríklad ostrý okraj môže prerezať akékoľvek nečistoty na povrchu piestu a zabrániť im v preniknutí do systému. Zároveň dokáže udržiavať tesný kontakt s piestom, čím sa minimalizuje medzera, cez ktorú môže presakovať tekutina.
Tolerancia a fit
Získanie správnej tolerancie a prispôsobenia je mimoriadne dôležité pre vysoko výkonné tesnenia piestov. Ak je tesnenie príliš voľné, nebude schopné vytvoriť účinné tesnenie a kvapalina bude unikať. Na druhej strane, ak je príliš tesný, môže spôsobiť nadmerné trenie, čo vedie k predčasnému opotrebovaniu a zvýšenej spotrebe energie.
Výrobcovia musia pri návrhu tesnenia venovať veľkú pozornosť rozmerom piestu a valca. Používajú presné obrábacie a meracie techniky, aby sa zabezpečilo, že tesnenie dokonale sedí. To môže zahŕňať použitie pokročilých výrobných procesov, ako je CNC obrábanie, aby sa dosiahli veľmi úzke tolerancie.
Povrchová úprava
Povrchová úprava tesnenia piesta môže mať veľký vplyv na jeho výkon. Hladká povrchová úprava znižuje trenie, čo je prospešné pre energetickú účinnosť a odolnosť proti opotrebovaniu. Pomáha tiež predchádzať hromadeniu nečistôt a nečistôt na povrchu tesnenia.
Počas výrobného procesu sa osobitná pozornosť venuje povrchovej úprave tesnenia. Napríklad niektoré tesnenia sú leštené, aby sa dosiahol zrkadlový povrch. Iné môžu mať aplikovaný špeciálny náter na zlepšenie ich povrchových vlastností. Tieto nátery môžu poskytnúť dodatočnú ochranu proti korózii, opotrebovaniu a chemickému napadnutiu.
Dynamické a statické tesniace schopnosti
Vysokovýkonné tesnenia piestov musia byť dobré v dynamickom aj statickom tesnení. Dynamické tesnenie sa vzťahuje na schopnosť tesnenia zabrániť úniku tekutiny, keď je piest v pohybe. Materiály s nízkym trením a dobre navrhnuté geometrie, o ktorých sme hovorili vyššie, sú rozhodujúce pre dynamické tesnenie. Zabezpečujú, že tesnenie môže udržiavať tesný kontakt s piestom a stenami valca, aj keď sa piest pohybuje dopredu a dozadu.
Na druhej strane statické utesnenie je o zabránení úniku, keď je piest nehybný. Tu je dôležitá elasticita a vlastnosti tesniaceho materiálu v tlaku. Dobré tesnenie by malo byť schopné vrátiť sa do svojho pôvodného tvaru po stlačení, takže dokáže udržať tesnosť aj vtedy, keď nedochádza k žiadnemu pohybu.
Teplotná a tlaková odolnosť
Piestové tesnenia často pracujú v prostrediach s rôznymi teplotami a tlakmi. Vysokovýkonné tesnenia musia byť schopné odolať týmto podmienkam bez straty svojich tesniacich vlastností.
Pre vysokoteplotné aplikácie sú materiály ako PTFE skvelou voľbou, pretože dokážu zvládnuť vysoké teploty bez tavenia alebo deformácie. Niektoré tesnenia sú tiež navrhnuté s tepelne odolnými prísadami na ďalšie zvýšenie ich teplotnej odolnosti.
Pokiaľ ide o vysokotlakové aplikácie, geometria tesnenia a pevnosť materiálu sú kľúčové. Tesnenia so samonabíjacím dizajnom, ako napríklad V - tesnenie v tvare V, sa dokážu prispôsobiť vysokým tlakom a udržiavať tesné tesnenie. Pevné materiály, ako je bronzom plnený PTFE, môžu tiež odolať silám vyvíjaným vysokotlakovými kvapalinami.
Kompatibilita s kvapalinami
Tesnenie piestu musí byť kompatibilné s kvapalinami, s ktorými prichádza do styku. Rôzne kvapaliny majú rôzne chemické vlastnosti a ak materiál tesnenia nie je kompatibilný, môže časom degradovať.
Pred výberom tesnenia je dôležité zvážiť typ kvapaliny v systéme, ako je hydraulický olej, voda alebo chemické roztoky. Napríklad, ak systém používa vysoko korozívnu kvapalinu, môže byť potrebné tesnenie vyrobené z chemicky odolného materiálu, ako je PTFE, alebo tesnenie so špeciálnym povlakom.
Dlhá životnosť a odolnosť
Nikto nechce často vymieňať tesnenia piestov. Vysokovýkonné tesnenia sú navrhnuté tak, aby mali dlhú životnosť. Dosahuje sa to kombináciou faktorov vrátane výberu vysokokvalitných materiálov, správneho dizajnu a dobrých výrobných procesov.
Tesnenia s dobrou odolnosťou proti opotrebeniu, ako sú tie, ktoré sú vyrobené z polyuretánu alebo bronzom plneného PTFE, dokážu vydržať neustále trenie a oter po dlhú dobu. Samonabíjacie a dobre rozložené tlakové vlastnosti niektorých dizajnov tesnení tiež pomáhajú znižovať opotrebovanie a zvyšujú odolnosť tesnenia.
Prispôsobenie
Každá aplikácia je jedinečná a niekedy sa s tesnením piestu nepodarí. Preto ponúkame služby prispôsobenia. Môžeme s vami spolupracovať na návrhu tesnenia piestu, ktoré spĺňa vaše špecifické požiadavky. Či už ide o špeciálnu veľkosť, jedinečný materiál alebo prispôsobenú geometriu, máme pre vás všetko.
Ak hľadáte na trhu vysokovýkonné tesnenia piestov alebo ak máte akékoľvek otázky týkajúce sa našich produktov, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli nájsť dokonalé tesnenie pre vašu aplikáciu. Začnime rozhovor a uvidíme, ako môžeme spolupracovať na zlepšení výkonu vášho systému.
Referencie
- „Príručka technológie pečatí“ od Davida Dowsona
- "Technológia tesnenia pre fluidné energetické systémy" od Petra A. Hanssona
