Štandardný materiál
V prsteň: zosilnená bavlnená tkanina impregnovaná NBR Plnené PTFE Zadný krúžok v tvare písmena U: Vystužená bavlnená tkanina impregnovaná NBR Krúžok na nosenie: zosilnená bavlnená tkanina impregnovaná NBR * Ďalšie kombinácie materiálov je možné prispôsobiť podľa pracovných podmienok. |  |
Predstavenie výrobku

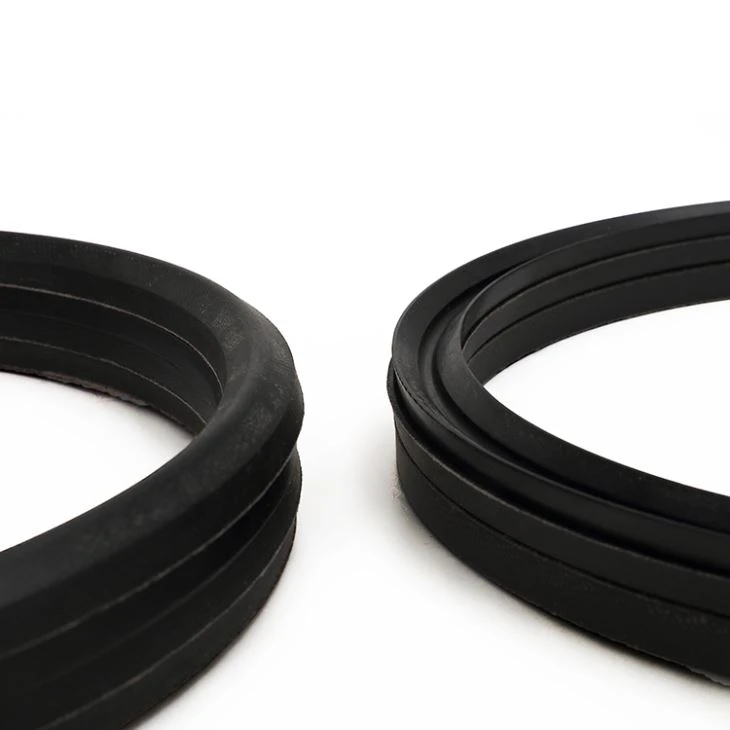

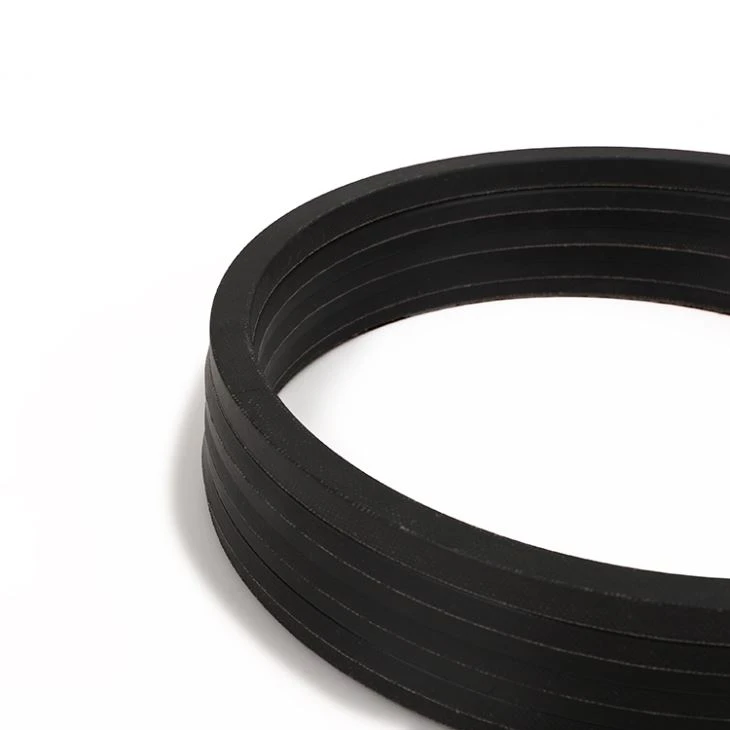

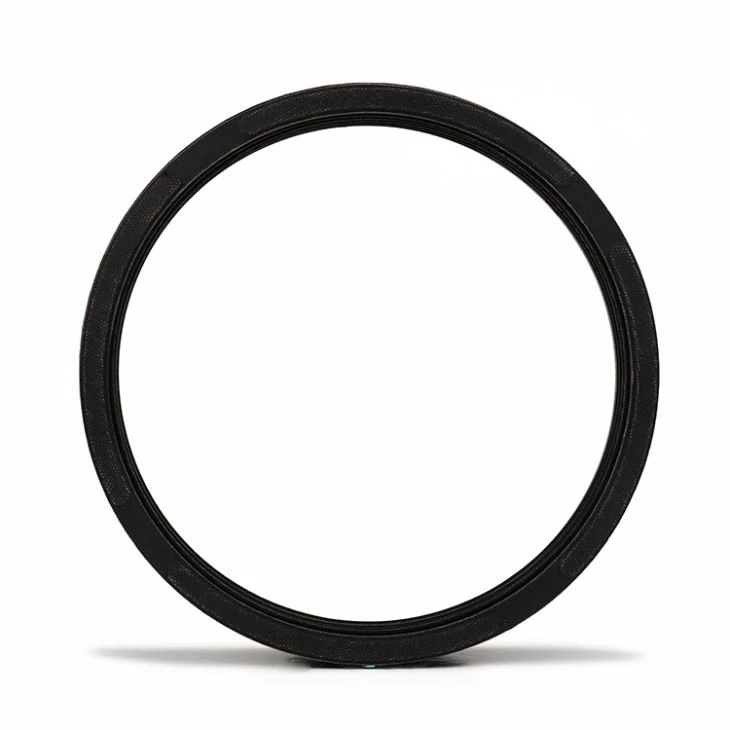

Tesnenie GE je jednočinné kombinované tesnenie pre piesty a tyče. Skladá sa hlavne z troch častí - zadného prstenca v tvare písmena U (niekedy tiež so záložným krúžkom), tesniaceho krúžku v tvare V a opotrebenia. Množstvo stredných krúžkov je nastaviteľné podľa pracovných podmienok.
charakteristika
Dobrý utesňujúci efekt a dlhá životnosť Flexibilné nastavenie podľa pracovných podmienok Dobrý tesniaci výkon pri nízkych teplotách Vynikajúca mechanická stabilita pri vysokých teplotách Odolnosť proti opotrebeniu |  |
Návrh aplikácie
Kompaktné tesnenie GE sa skladá z tesnenia V-krúžku, podporného krúžku a prítlačného krúžku, ktoré sa bežne používajú na utesnenie valcových tyčí. Pre použitie pod 100 ° C je tesnenie V-krúžku vyrobené z vystuženej bavlnenej tkaniny impregnovanej NBR, oporný krúžok a tlakový krúžok sú vyrobené z vystuženej bavlnenej tkaniny impregnovanej NBR alebo nylonom; pre aplikačnú teplotu 100-200 alebo zložený z hydraulického oleja na báze fosfátov, odporúčame namiesto toho použiť plnené PTFE.
Prevádzkové podmienky
rýchlosť | tlak | teplota | Media | Dodávaný priemer |
0,5 m / s | 0-40Mpa | -30 ℃ ~ 200 ℃ | Hydraulický olej (na báze minerálneho oleja) | 10 mm, 1500 mm |
Technické kreslenie
Zoznam špecifikácií
Č. | d | D | B | H | L |
GE2-0200 | 20 | 32 | 6 | 22.5 | 22.5 |
GE2-0220 | 22 | 34 | 6 | 22.5 | 22.5 |
GE2-0250 | 25 | 40 | 7.5 | 22.5 | 22.5 |
GE2-0280 | 28 | 43 | 7.5 | 22.5 | 22.5 |
GE2-0300 | 30 | 45 | 7.5 | 22.5 | 22.5 |
GE2-0320 | 32 | 47 | 7.5 | 22.5 | 22.5 |
GE2-0350 | 35 | 50 | 7.5 | 22.5 | 22.5 |
GE2-0360 | 36 | 51 | 7.5 | 22.5 | 22.5 |
GE2-0400 | 40 | 55 | 7.5 | 22.5 | 22.5 |
GE2-0420 | 42 | 57 | 7.5 | 22.5 | 22.5 |
GE2-0450 | 45 | 65 | 10 | 27.5 | 27.5 |
GE2-0500 | 50 | 70 | 10 | 30 | 30 |
GE2-0550 | 55 | 75 | 10 | 30 | 30 |
GE2-0560 | 56 | 76 | 10 | 37 | 37 |
GE2-0600 | 60 | 80 | 10 | 37 | 37 |
GE2-0630 | 63 | 83 | 10 | 37 | 37 |
GE2-0650 | 65 | 85 | 10 | 40 | 40 |
GE2-0700 | 70 | 90 | 10 | 40 | 40 |
GE2-0750 | 75 | 95 | 10 | 40 | 40 |
GE2-0800 | 80 | 100 | 10 | 40 | 40 |
GE2-0850 | 85 | 105 | 10 | 40 | 40 |
GE2-0900 | 90 | 110 | 10 | 40 | 40 |
GE2-1000 | 100 | 120 | 10 | 40 | 40 |
GE2-1100 | 110 | 130 | 10 | 40 | 40 |
GE2-1150 | 115 | 140 | 12.5 | 46 | 46 |
GE2-1250 | 120 | 150 | 12.5 | 46 | 46 |
GE2-1400 | 125 | 160 | 12.5 | 46 | 46 |
GE2-1500 | 150 | 180 | 15 | 60 | 60 |
GE2-1600 | 160 | 190 | 15 | 60 | 60 |
GE2-1800 | 180 | 200 | 15 | 60 | 60 |
GE2-1900 | 190 | 220 | 15 | 60 | 60 |
GE2-2000 | 200 | 230 | 15 | 60 | 60 |
GE2-2200 | 220 | 250 | 15 | 60 | 60 |
GE2-2500 | 250 | 280 | 15 | 60 | 60 |
* Ďalšie špecifikácie na požiadanie dodáme aj sústružnícke výrobky alebo polotovary.
