Štandardný materiál
Nitrilový kaučuk NBR * Ďalšie kombinácie materiálov je možné prispôsobiť podľa pracovných podmienok. |  |
Predstavenie výrobku

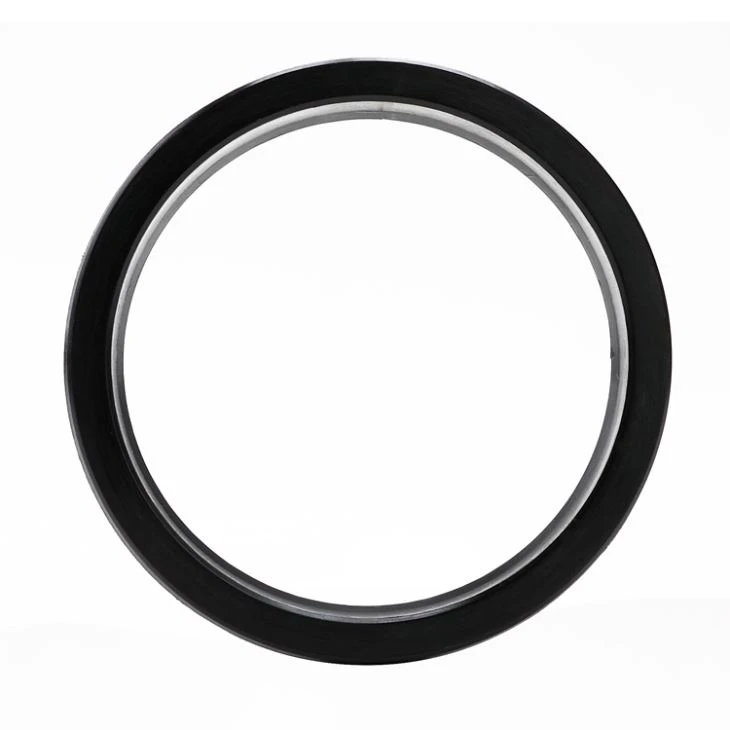

GY2 je jednostranné jednočinné piestové tesnenie s asymetrickým tesniacim profilom, ktoré sa používa na viacnásobné aplikácie kvapalín.
charakteristika
Drážka podľa normy JB / ZQ 4264-97 Jednoduchá inštalácia Jednoduchá štruktúra Vysoká kompatibilita, takmer kompatibilná so všetkými tekutinami |  |
Prevádzkové podmienky
rýchlosť | tlak | teplota | Media | Dodávaný priemer |
0,5 m / s | 0-20Mpa | -35 ℃ ~ 100 ℃ | Hydraulický olej (na báze minerálneho oleja) | 15 mm, 800 mm |
Kvalita povrchu drážky
Drsnosť povrchu | Rtmax (um) | Ra (um) |
Kĺzavý povrch | ≤2.5 | 0,05-0,3 |
Groove Base | ≤6.3 | ≤1.6 |
Groove boky | ≤15 | ≤3 |
Technické kreslenie
Zoznam špecifikácií
Č. | d | D | H | Č. | d | D | H | |
GY2-0180 | 18 | 12 | 8 | GY2-1300 | 130 | 118 | 14 | |
GY2-0200 | 20 | 14 | 8 | GY2-1400 | 140 | 128 | 14 | |
GY2-0220 | 22 | 16 | 8 | GY2-1500 | 150 | 138 | 14 | |
GY2-0250 | 25 | 19 | 8 | GY2-1600 | 160 | 148 | 14 | |
GY2-0280 | 28 | 22 | 8 | GY2-1700 | 170 | 154 | 18 | |
GY2-0300 | 30 | 22 | 10 | GY2-1800 | 180 | 164 | 18 | |
GY2-0320 | 32 | 24 | 10 | GY2-1900 | 190 | 174 | 18 | |
GY2-0350 | 35 | 27 | 10 | GY2-2000 | 200 | 184 | 18 | |
GY2-0360 | 36 | 28 | 10 | GY2-2200 | 220 | 204 | 18 | |
GY2-0400 | 40 | 32 | 10 | GY2-2300 | 230 | 214 | 18 | |
GY2-0450 | 45 | 37 | 10 | GY2-2400 | 240 | 224 | 18 | |
GY2-0500 | 50 | 42 | 10 | GY2-2500 | 250 | 234 | 18 | |
GY2-0550 | 55 | 47 | 10 | GY2-2800 | 280 | 264 | 18 | |
GY2-0560 | 56 | 48 | 10 | GY2-3000 | 300 | 284 | 18 | |
GY2-0600 | 60 | 48 | 14 | GY2-3200 | 320 | 296 | 24 | |
GY2-0630 | 63 | 51 | 14 | GY2-3400 | 340 | 316 | 24 | |
GY2-0650 | 65 | 53 | 14 | GY2-3600 | 360 | 336 | 24 | |
GY2-0700 | 70 | 63 | 14 | GY2-3800 | 380 | 356 | 24 | |
GY2-0750 | 75 | 68 | 14 | GY2-4000 | 400 | 376 | 24 | |
GY2-0800 | 80 | 73 | 14 | GY2-4200 | 420 | 396 | 24 | |
GY2-0850 | 85 | 78 | 14 | GY2-4500 | 450 | 426 | 24 | |
GY2-0900 | 90 | 82 | 14 | GY2-4800 | 480 | 456 | 24 | |
GY2-0950 | 95 | 88 | 14 | GY2-5000 | 500 | 476 | 24 | |
GY2-1000 | 100 | 93 | 14 | GY2-5300 | 530 | 506 | 24 | |
GY2-1050 | 105 | 98 | 14 | GY2-5600 | 560 | 536 | 24 | |
GY2-1100 | 110 | 103 | 14 | GY2-6000 | 600 | 576 | 24 | |
GY2-1200 | 120 | 108 | 14 | GY2-6300 | 630 | 606 | 24 | |
GY2-1250 | 125 | 113 | 14 | GY2-6500 | 650 | 626 | 24 |
* Ďalšie špecifikácie na požiadanie dodáme aj sústružnícke výrobky alebo polotovary.
FAQ
1. Aké certifikáty máte k produktom?
ISO9001: 2015, ISO / TS: 16949, FDA, SGS, ROSH.
2. Vyrábate gumové krúžky sami?
Naše gumové krúžky nakupujú zvonku, máme rôzne úrovne kvality gumových krúžkov, aby sme splnili rôzne požiadavky s dobrou cenou.
3. Môžete vyrábať tesnenia podľa pracovných podmienok zariadenia?
Áno, uveďte prevádzkové podmienky, ako je teplota / rýchlosť / tlak / médium ... Odporúčame vhodné riešenie tesnenia podľa toho.
4. Môžete robiť vlastné balenie pečatí?
Áno, ak je potrebné prispôsobiť balenie, budeme kontaktovať dodávateľa balíkov na získanie MOQ alebo cenových údajov.
