Štandardný materiál
Posuvný krúžok: Plnený PTFE O-krúžkový zdroj energie: NBR alebo FKM * Iné kombinácie materiálov je možné prispôsobiť podľa pracovných podmienok. |  |
Predstavenie výrobku

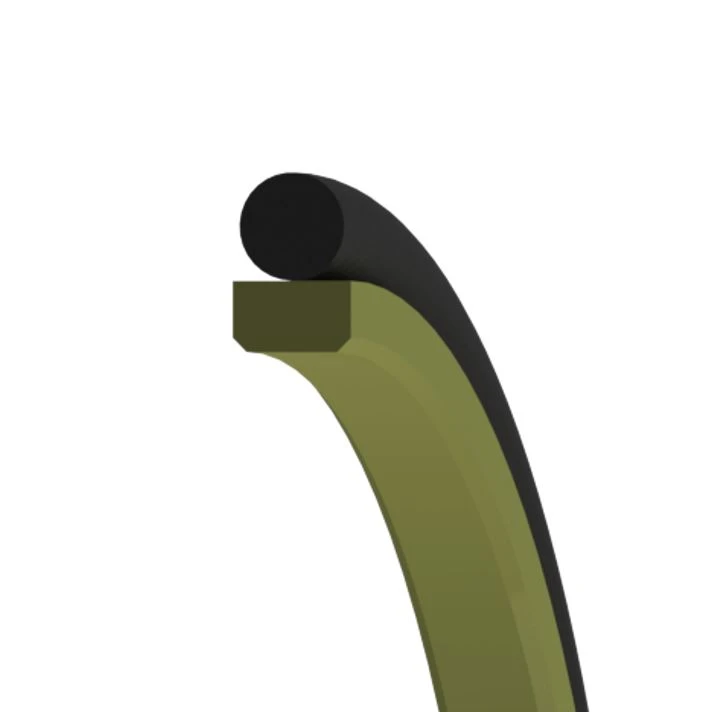

GSI je tyč Glyd krúžok v hydraulickom vratnom systéme. Skladá sa z teflónového tesniaceho krúžku a NBR alebo FKM o-krúžku na statickej strane.
Charakteristika
Odolnosť voči vysokej teplote Vynikajúci statický tesniaci výkon Nízke trenie, bez tendencie k lepeniu Vysokorýchlostná prevádzka povolená Vysoká odolnosť proti vytláčaniu Jednoduchý dizajn drážky Veľké vytláčacie medzery, môžu byť bezpečne použité aj v špinavých médiách Vysoká kompatibilita, takmer kompatibilná so všetkými kvapalinami |  |
Návrh aplikácie
Tesnenie GSI je obzvlášť vhodné pre dlhé zdvihy a pre väčšie vôle piestnej tyče v širokom rozsahu kvapalinových a vysokoteplotných aplikácií. Napríklad buldozéry, rýpadlá, kovacie lisy, keramické lisy, valcovne, servoventily a iné obrábacie stroje.
Prevádzkový stav
Rýchlosť | Tlak | Teplota | Médiá | Dodávaný priemer |
5m/s | 0-60Mpa | -30 stupeň ~200 stupňov | Hydraulický olej na báze ropy, hydraulická kvapalina spomaľujúca horenie, bioolej, voda a iné kvapaliny. (podľa materiálov tesnenia) | 5 mm-2000 mm |

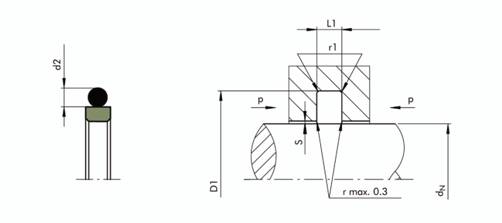

Technické kreslenie
Montážne rozmery
tabuľka:
| dN h9 | D1H9 | L1plus 0.2 | r1 | S max | d2 | ||||
| Štandardné | Ľahké zaťaženie | Ťažký náklad | 10 MPa | 20 MPa | 40 MPa | ||||
| 3-7.9 | 8-18.9 | - | dN plus 4,9 | 2.2 | 0.4 | 0.3 | 0.2 | 0.15 | 1.78 |
| 8-18.9 | 19-37.9 | - | dN plus 7,3 | 3.2 | 0.6 | 0.4 | 0.25 | 0.15 | 2.62 |
| 19-37.9 | 38-199.9 | 8-18.9 | dN plus 10,7 | 4.2 | 1 | 0.4 | 0.25 | 0.2 | 3.53 |
| 38-199.9 | 200-255.9 | 19-37.9 | dN plus 15,1 | 6.3 | 1.3 | 0.5 | 0.3 | 0.2 | 5.33 |
| 200-255.9 | 256-649.9 | 38-199.9 | dN plus 20,5 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 7 |
| 256-649.9 | 650-999.9 | 200-255.9 | dN plus 24.0 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 7 |
| 650-999.9 | Väčšie alebo rovné1000.0 | 256-649.9 | dN plus 27,3 | 9.5 | 2.5 | 0.7 | 0.5 | 0.3 | 8.4 |
| Väčšie alebo rovné1000.0 | - | 650-999.9 | dN plus 38.0 | 13.8 | 3 | 1 | 0.7 | 0.6 | 12 |
Zoznam špecifikácií
| Časť č. | dN h9 | D1 H9 | L1 plus 0.2 | Časť č. | dN h9 | D1 H9 | L1 plus 0.2 | |
| GSI0050 | 5 | 9.9 | 2.2 | GSI1650 | 165 | 180.1 | 6.3 | |
| GSI0060 | 6 | 10.9 | 2.2 | GSI1700 | 170 | 185.1 | 6.3 | |
| GSI0080 | 8 | 15.3 | 3.2 | GSI1750 | 175 | 190.1 | 6.3 | |
| GSI0100 | 10 | 17.3 | 3.2 | GSI 1800 | 180 | 195.1 | 6.3 | |
| GSI0120 | 12 | 19.3 | 3.2 | GSI1800/1 | 180 | 200.5 | 8.1 | |
| GSI0140 | 14 | 21.3 | 3.2 | GSI1850 | 185 | 200.1 | 6.3 | |
| GSI0150 | 15 | 22.3 | 3.2 | GSI 1900 | 190 | 205.1 | 6.3 | |
| GSI0160 | 16 | 23.3 | 3.2 | GSI1950 | 195 | 210.1 | 6.3 | |
| GSI0180 | 18 | 25.3 | 3.2 | GSI2000/1 | 200 | 215.1 | 6.3 | |
| GSI0200 | 20 | 30.7 | 4.2 | GSI2000 | 200 | 220.5 | 8.1 | |
| GSI0220 | 22 | 32.7 | 4.2 | GSI2050 | 205 | 225.5 | 8.1 | |
| GSI0250 | 25 | 35.7 | 4.2 | GSI2100 | 210 | 230.5 | 8.1 | |
| GSI0280 | 28 | 38.7 | 4.2 | GSI2150 | 215 | 235.5 | 8.1 | |
| GSI0300 | 30 | 40.7 | 4.2 | GSI2200 | 220 | 240.5 | 8.1 | |
| GSI0320 | 32 | 42.7 | 4.2 | GSI2250 | 225 | 245.5 | 8.1 | |
| GSI0350 | 35 | 45.7 | 4.2 | GSI2300 | 230 | 250.5 | 8.1 | |
| GSI0360 | 36 | 46.7 | 4.2 | GSI2350 | 235 | 255.5 | 8.1 | |
| GSI0380 | 38 | 53.1 | 6.3 | GSI2400 | 240 | 260.5 | 8.1 | |
| GSI0400 | 40 | 55.1 | 6.3 | GSI2450 | 245 | 265.5 | 8.1 | |
| GSI0420 | 42 | 57.1 | 6.3 | GSI2500 | 250 | 270.5 | 8.1 | |
| GSI0450 | 45 | 60.1 | 6.3 | GSI2600 | 260 | 284 | 8.1 | |
| GSI0480 | 48 | 63.1 | 6.3 | GSI2700 | 270 | 294 | 8.1 | |
| GSI0500 | 50 | 65.1 | 6.3 | GSI2800 | 280 | 304 | 8.1 | |
| GSI0520 | 52 | 67.1 | 6.3 | GSI2850 | 285 | 309 | 8.1 | |
| GSI0550 | 55 | 70.1 | 6.3 | GSI2900 | 290 | 314 | 8.1 | |
| GSI0560 | 56 | 71.1 | 6.3 | GSI2950 | 295 | 319 | 8.1 | |
| GSI0600 | 60 | 75.1 | 6.3 | GSI 3000 | 300 | 324 | 8.1 | |
| GSI0630 | 63 | 78.1 | 6.3 | GSI3100 | 310 | 334 | 8.1 | |
| GSI0650 | 65 | 80.1 | 6.3 | GSI3200 | 320 | 344 | 8.1 | |
| GSI0700 | 70 | 85.1 | 6.3 | GSI3300 | 330 | 354 | 8.1 | |
| GSI0750 | 75 | 90.1 | 6.3 | GSI3400 | 340 | 364 | 8.1 | |
| GSI0800 | 80 | 95.1 | 6.3 | GSI 3500 | 350 | 374 | 8.1 | |
| GSI0850 | 85 | 100.1 | 6.3 | GSI3600 | 360 | 384 | 8.1 | |
| GSI0900 | 90 | 105.1 | 6.3 | GSI3650 | 365 | 389 | 8.1 | |
| GSI0950 | 95 | 110.1 | 6.3 | GSI3700 | 370 | 394 | 8.1 | |
| GSI 1000 | 100 | 115.1 | 6.3 | GSI3750 | 375 | 399 | 8.1 | |
| GSI1050 | 105 | 120.1 | 6.3 | GSI3800 | 380 | 404 | 8.1 | |
| GSI1100 | 110 | 125.1 | 6.3 | GSI3900 | 390 | 414 | 8.1 | |
| GSI1150 | 115 | 130.1 | 6.3 | GSI 4000 | 400 | 424 | 8.1 | |
| GSI1200 | 120 | 135.1 | 6.3 | GSI4100 | 410 | 434 | 8.1 | |
| GSI1250 | 125 | 140.1 | 6.3 | GSI4200 | 420 | 444 | 8.1 | |
| GSI1300 | 130 | 145.1 | 6.3 | GSI4300 | 430 | 454 | 8.1 | |
| GSI1350 | 135 | 150.1 | 6.3 | GSI4400 | 440 | 464 | 8.1 | |
| GSI1400 | 140 | 155.1 | 6.3 | GSI 4500 | 450 | 474 | 8.1 | |
| GSI1450 | 145 | 160.1 | 6.3 | GSI4600 | 460 | 484 | 8.1 | |
| GSI 1500 | 150 | 165.1 | 6.3 | GSI4700 | 470 | 494 | 8.1 | |
| GSI1550 | 155 | 170.1 | 6.3 | GSI4800 | 480 | 504 | 8.1 | |
| GSI1600 | 160 | 175.1 | 6.3 | GSI4900 | 490 | 514 | 8.1 | |
| GSI1600/1 | 160 | 180.5 | 8.1 | GSI 5000 | 500 | 524 | 8.1 |
* Ďalšie špecifikácie na vyžiadanie, dodávame aj sústružnícke výrobky alebo polotovary.
